光耦继电器的应用

发布日期:2019-10-09  浏览次数:80

光耦继电器简介

  光耦继电器(Optronics Relay)属于固态继电器,一般电磁继电器靠电流通过线圈使铁芯变成有磁性的磁铁吸合衔铁,使相关的触点动作从而控制负载的通断,而光耦继电器没有触点,其工作原理与光耦有点类似,基本结构如下图的所示:

发光二极管用来向光电元件放射光线,光电元件接受光线并控制输出场效应管导通或截止。光耦继电器还有另一种可控硅整流管(SCR)输出,它的负载电流比场效应管更大,后者一般可达数安培,而前者可达到几十安培。

  光耦继电器的优点

  1、无机械触点,故不会出现触电磨损,使用寿命是无限的。

  2、无动作声音,安静环保。

  3、无震动和弹跳,防震抗摔。

  4、体积小,安全可靠。

  5、AC/DC兼用。

  6、高速切换。

  7、低放电电压。

  8、低动作电流,低开路时的漏电电流。

  9、输入与输出间完全绝缘。

  10、可控制各种负载。

  光耦继电器作用

  1、隔离作用,如信号隔离或光电的隔离,

  2、比普通光耦驱动能力强,可以用来控制各种负载例如(微小模拟信号的切换、电磁继电器、电灯、发光二极管、加热器、马达、电磁吸筒等)。

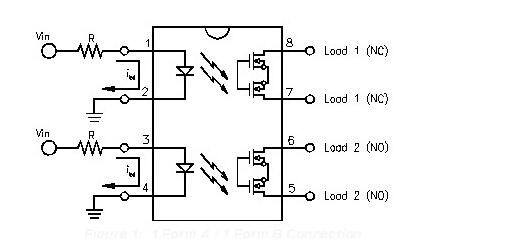

   光耦继电器的应用电路


     Vin有电压输入,有电流从1管脚流到2管脚,管脚8和管脚7不导通(原来是常闭合导通的)。同样,Vin有电压输入,有电流从3管脚流到4管脚,管脚6和管脚5导通(原来是常开截止的)。

  现在要计算限流电阻R的值。限流电阻R的值由下面公式决定:

  R = (Vin - Vled) / Iled (1)

  在这公式中:

  R 是输入限流电阻

  Vin是输入控制信号

  Vled是LED正向压降电压

  Iled是流过LED的正向电流

  假设是在一个标准TTL的电路里,光耦继电器采用AQW610。

  Vin =5V

  Vled =1.5V

  Iled =5mA(比maximum的3mA都要大)

  因此限流电阻R=700Ω。

  光耦继电器应用

  光耦继电器广泛应用于通讯机械、工业器械、医疗器械、测量仪器、家电、安全系统、办公自动化、监测系统等诸多领域。
